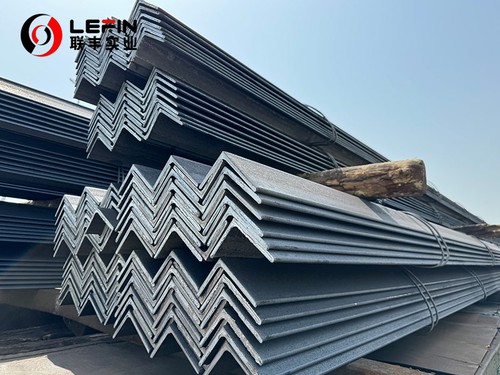

アングル鋼とは何ですか?
L ビームまたはアングル バーとも呼ばれる山形鋼は、L 字型の断面が特徴の構造用鋼です。このプロファイル設計は 2 つの異なる方向に特定の強度を提供し、さまざまな建設用途に最適です。通常、亜鉛メッキ鋼、ステンレス鋼、またはアルミニウムで作られた山形鋼は、多くの場合、建物、橋、その他のインフラストラクチャープロジェクトの構造支持およびフレームに広く使用されています。さまざまなサイズと厚さが用意されているため、その汎用性はさらに高まり、さまざまなエンジニアリングおよび建築プロジェクトの要求に合わせて適合させることができます。
基本情報
山形鋼の形状、寸法、理論重量の詳細については、こちらをご覧ください。

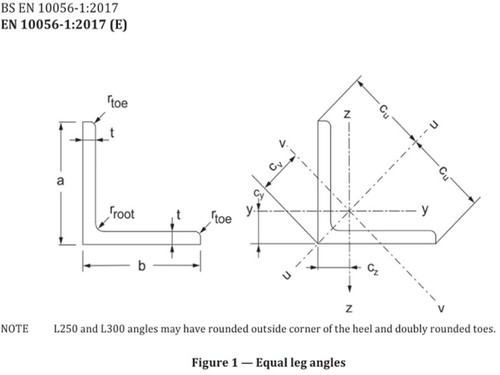

JP 10365-2017(形鋼の脚角度が等しい場合と異なる場合)
脚の角度が等しい
- a×b:20mm × 20mm - 300mm × 300mm
- t:3mm - 35mm
- 要件にも依存します
脚の角度が不均等
- a×b:30mm × 20mm - 200mm × 150mm
- t:3mm - 15mm
- 要件にも依存します
一般的なタイプ
形状別:
- 等辺山形鋼: 両側は同じ長さで、通常は建物、橋、送電塔の構造コンポーネントに使用されます。
- 不等辺山形鋼: 側面の長さが異なるため、荷重が異なる方向で変化する複雑な構造設計に適しています。
素材別:
- 炭素鋼アングル鋼: 炭素鋼で作られ、強度と硬度が高いことで知られており、建設や機械の製造によく使用されます。
- 合金鋼アングル鋼：クロム、マンガン、モリブデンなどの合金元素が含まれており、機械的特性と耐摩耗性を向上させます。
- ステンレス鋼 アングル鋼：耐食性に優れており、化学工業や造船など、耐食性が重要な用途に使用されます。
一般的な鋼種
- ASTM (米国材料試験協会): A36 や A572 などのグレードは構造用途によく使用されます。
- EN (ヨーロッパ規格)：S275、S355などのグレードが様々な構造用途に使用されています。
- JIS（日本工業規格）: SM490 や SS400 などのグレードは日本のアプリケーションで使用されています。
化学組成
炭素鋼:
- カーボン(C): {{0}.05% ～ 0.25%
- マンガン(Mn): 0.60% ～ 1.65%
- シリコン（Si）: 最大 0.40%
- リン(P): 最大 0.04%
- 硫黄(S): 最大 0.05%
機械的特性と耐摩耗性を向上させるために、クロム (最大 1.5%)、マンガン (最大 1.5%)、モリブデン (最大 0.6%) などの追加元素が含まれています。
耐食性を高めるためにクロム (10.5% 以上)、ニッケル、およびその他の元素が含まれています。
機械的性質
- 抗張力：グレード、材質により異なりますが、400MPaから600MPa以上まで対応可能です。
- 降伏強さ: 通常は 250 MPa から 400 MPa の間です。
- 伸長: 一般に 15% ～ 25% を超え、良好な延性を確保します。
製造工程
選択: 山形鋼の主原料は鋼ビレットで、強度と溶接性の点から通常は低炭素鋼から作られます。
検査: ビレットの品質が検査され、必要な化学組成と機械的特性を満たしていることが確認されます。
炉の加熱: 鋼ビレットは炉内で高温に加熱されます。このプロセスにより鋼が柔らかくなり、成形しやすくなります。
熱間圧延: 加熱されたビレットは一連の圧延機を通過して山形鋼の形状を形成します。圧延プロセスでは、鋼を目的の L 字型のプロファイルに成形します。
制御された冷却: 山形鋼は圧延後冷却されます。これは通常、形状と特性を安定させるために水または空気を使用して行われます。
切断: アングル鋼を鋸やシャーリングマシンを使用して必要な長さに切断します。
矯正: 欠陥や曲がりは矯正機を使用して修正され、鋼材が完全に真っ直ぐになるようにします。
表面処理
- 亜鉛メッキ: 耐食性を高めるために、アングル鋼には亜鉛メッキが施されることがよくあります。これには、鋼を溶融亜鉛に浸して保護コーティングを形成することが含まれます。
- 塗装: 用途によっては、追加の保護と美観を目的として鋼材に塗装を施すこともあります。
品質検査:完成した山形鋼は、寸法精度、表面品質、機械的特性が検査され、業界基準を満たしていることが確認されます。
包装：山形鋼は輸送のために束ねられ、梱包されます。多くの場合、取り扱いと保管を容易にするために束にされます。
アプリケーション
アングル鋼は、その強度と汎用性により、さまざまな産業で広く使用されています。
工事:
建物の枠組み、橋、屋根や床の構造支持体に使用されます。
01
製造業:
機械フレーム、機器サポート、およびカスタム金属加工の構築に使用されます。
02
交通機関:
車両フレーム、造船、送電鉄塔などに利用されています。
03
公共事業とインフラストラクチャー:
送電線の鉄塔、手すり、フェンスなどによく使用されます。
04
家とDIYプロジェクト:
使いやすさと工業的な美しさから、家具や装飾品として人気があります。
05
利点
- 高い強度と耐久性: 優れた耐荷重能力とさまざまなストレスに対する耐性を提供します。
- 耐食性：特にステンレス系では過酷な環境にも耐えられます。
- 多用途性：様々なサイズと種類を取り揃えておりますので、幅広い用途にご使用いただけます。
- 経済的で実用的: 他の構造材料と比較して一般的にコスト効率が高い。
- 製造と設置が簡単: 特定の構造上のニーズを満たすために、簡単に切断、溶接、組み立てが可能です。
