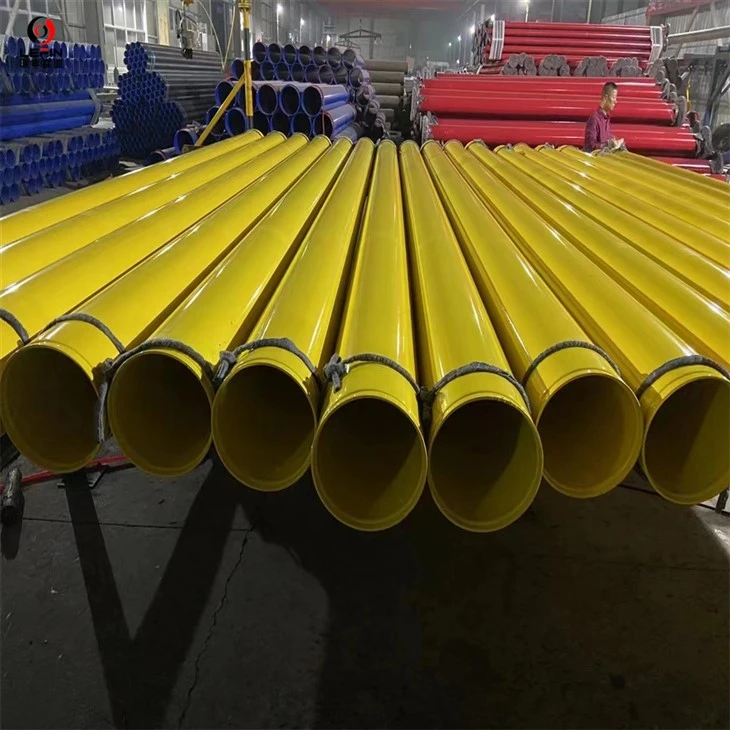

ASTM A795/A795M-13 消火パイプ

ASTM A795/A795M-13

防火用黒色及び溶融亜鉛めっき（亜鉛めっき）溶接鋼管及び継目無鋼管の標準仕様

ASTM A795 Fire Fighting Pipes Groove Ends

ASTM A795 (裸パイプまたは赤/黒塗装または亜鉛メッキまたはFEBコーティング)

一貫性、信頼性、優れたパフォーマンス。

軽量防火管の寸法、重量、試験圧力 - スケジュール 10^A
NPS 指定子	DN 指定子	外径		公称壁厚		重量プレーンエンド		テスト圧力
		外径		公称壁厚		重量プレーンエンド		炉溶接		シームレスおよび電気抵抗溶接
		で。	んん	で。	んん	ポンド/フィート	kg/m	サイ	キロパスカル	サイ	キロパスカル
3/4	20	1.050	[26.7]	0.083	[2.11]	0.86	[1.28]	500	[3400]	700	[4800]
1	25	1.315	[33.4]	0.109	[2.77]	1.41	[2.09]	500	[3400]	700	[4800]
1 1/4	32	1.660	[42.2]	0.109	[2.77]	1.81	[2.69]	500	[3400]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.109	[2.77]	2.09	[3.11]	500	[3400]	1000	[6900]
2	50	2.375	[60.3]	0.109	[2.77]	2.64	[3.93]	500	[3400]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.120	[3.05]	3.53	[5.26]	500	[3400]	1000	[6900]
3	80	3.500	[88.9]	0.120	[3.05]	4.34	[6.46]	500	[3400]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.120	[3.05]	4.98	[7.41]	500	[3400]	1200	[8300]
4	100	4.500	[114.3]	0.120	[3.05]	5.62	[8.37]	500	[3400]	1200	[8300]
5	125	5.563	[141.3]	0.134	[3.40]	7.78	[11.58]	B	B	1200	[8300]
6	150	6.625	[168.3]	0.134	[3.40]	9.30	[13.85]	B	B	1000	[6900]
8	200	8.625	[219.1]	0.188^C	[4.78]	16.96	[25.26]	B	B	800	[5500]
10	250	10.750	[273.1]	0.188^C	[4.78]	21.23	[31.62]	B	B	700	[4800]
スケジュール 10 は、NPS 3/4 ～ 6 [DN 20 ～ 150] のみについて、ANSI B36.19 に記載されているスケジュール 10S に対応します。 B 炉溶接管はNPS 4 [DN 100]より大きいサイズでは製造されません。 C スケジュール10ではありません。

標準重量防火管の寸法、重量、試験圧力 - スケジュール 30 およびスケジュール 40
国立公園局指定子	DN 指定子	外径		公称壁厚 A		重量プレーンエンド		重量ねじ込みおよびカップルB		テスト圧力
		外径		公称壁厚 A		重量プレーンエンド		重量ねじ込みおよびカップルB		炉溶接		シームレスで電気抵抗溶接
		で。	んん	で。	んん	ポンド/フィート	kg/m	ポンド/フィート	kg/m	サイ	キロパスカル	サイ	キロパスカル
1/2	15	0.840	[21.3]	0.109	[2.77]	0.85	[1.27]	0.85	[1.27]	700	[4800]	700	[4800]
3/4	20	1.050	[26.7]	0.113	[2.87]	1.13	[1.69]	1.13	[1.68]	700	[4800]	700	[4800]
1	25	1.315	[33.4]	0.133	[3.38]	1.68	[2.50]	1.68	[2.50]	700	[4800]	700	[4800]
1 1/4	32	1.660	[42.2]	0.140	[3.56]	2.27	[3.39]	2.28	[3.40]	1000	[6900]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.145	[3.68]	2.72	[4.05]	2.73	[4.07]	1000	[6900]	1000	[6900]
2	50	2.375	[60.3]	0.154	[3.91]	3.66	[5.45]	3.69	[5.50]	1000	[6900]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.203	[5.16]	5.80	[8.64]	5.83	[8.68]	1000	[6900]	1000	[6900]
3	80	3.500	[88.9]	0.216	[5.49]	7.58	[11.29]	7.62	[11.35]	1000	[6900]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.226	[5.74]	9.12	[13.58]	9.21	[13.71]	1200	[8300]	1200	[8300]
4	100	4.500	[114.3]	0.237	[6.02]	10.80	[16.09]	10.91	[16.25]	1200	[8300]	1200	[8300]
5	125	5.563	[141.3]	0.258	[6.55]	14.63	[21.79]	14.82	[22.07]	C	C	1200	[8300]
6	150	6.625	[168.3]	0.280	[7.11]	18.99	[28.29]	19.20	[28.60]	C	C	1200	[8300]
8	200	8.625	[219.1]	0.277^A	[7.04]	24.72	[36.82]	25.57	[38.09]	C	C	1200	[8300]
10	250	10.750	[273.1]	0.307^A	[7.80]	34.27	[51.05]	35.78	[53.29]	C	C	1000	[6900]
NPS 1/2 から 6 [DN 15 から 150] - スケジュール 40、NPS 8 および 10 [DN 200 および 250] - スケジュール 30。 B 20-フィート[6.1-m]の長さに基づきます。 c 炉溶接管はNPS 4 [DN 100]より大きいサイズでは製造されません。

1.寛容

1.1 厚さについて:任意の点における最小壁厚は、指定された壁厚の 12.5% 以下でなければなりません。

1.2 直径について:

NPS 11/2" 以下では、どの点でも +0.4 mm -0.8 mm を超えて変化してはなりません。

NPS 2"以上では、指定された標準から+/- 1%を超えて変動してはならない。

1.3. 体重について

パイプの重量は指定重量の±5%以下でなければなりません。

2.終了

別途指定がない限り、パイプの各端部は平端でなければならない。

3.内部のビーズ除去

2インチ以上 - 内部ビーズは完全に除去されます。

ASTM A795 Galvanized Fire Fighting Pipes

4.化学組成

GRA%MAX-C-0.25%、Mn-0.95%6、S-0.035%、P-0.035%

5.機械（最低）

GR.A 降伏強度-205 N/mm²、引張強度-330 N/mm²、伸び率-25-30%

6.平坦化テスト

溶接は0の位置にあり、力の方向の線から90度離れています。

ステージ-1: 試験片チューブの外径の2/3までの溶接延性検査。

ステージ-2: 試験片管の外径の1/3までの鋼の延性を調べる。

ステージ-3: 積層材料および不健全な材料のテストのために完全に平坦化します。

7. 気密性テスト

7.1オンライン非破壊検査（渦電流）

7.2 上記の表に従った圧力で水圧試験を行い、保持時間は最低 5 秒です。

8. ブラックニス

チューブの全長にわたって、外側が均一にニス塗りされています。

9.コーティング

9.1亜鉛コーティング

平均460 gm/m²ただし、片側は400 gm/m未満であってはなりません。²または顧客指定

むき出しの斑点、黒い斑点、ざらつき、過剰塗装、剥がれ、その他の表面欠陥がありません。

ASTM A795 では、パイプが必要な強度と耐腐食性の基準を満たすことを保証するために、厳格な材料仕様が指定されています。

溶融亜鉛メッキによりパイプの耐久性がさらに向上し、産業環境や消防環境で頻繁に遭遇する厳しい条件にも耐えられるようになります。

9.2 FBEコーティング

FBE コーティングパイプは、フュージョンボンドエポキシコーティング鋼管です。パイプ用耐熱樹脂を使用して、外部または内部コーティングに適用できます。

パイプの加熱された表面に厚さ 400-600 ミクロンの乾燥粉末をコーティングします。パイプ表面に FBE をコーティングすると、FBE フィルムはパイプ表面への優れた接着性を備えた非常に硬い表面を提供します。FBE 層は均一な形状で、化学反応に対する優れた耐性を備えています。

ASTM A795 Fire Fighting Pipes External Epoxy coated

China ASTM A795 Fire Protection Steel Pipes 1

ASTM A795 Fire Fighting Pipes Bare Pipe Galvanized Pipe Painted Pipes

10.スレッド

1/2" および 3/4"-14 TP、1" ～ 2" の場合。11.5 TPI および 2 1/2" ～ 6"-8TPI。

標準 ASTM リングゲージとプラグゲージで確認してください。

11.マーキング

この規格および顧客のニーズに応じて1メートル間隔でオンラインステンシル

12.梱包

六角形タイプ

13.ミルテスト証明書

弊社は、供給されたチューブがこれに準拠していることを証明するMTCを発行できます。ASTM A795/A795M-13標準。
