JIS G3466 STKR400 角・角管

JIS G3466 STKR490 角・角管

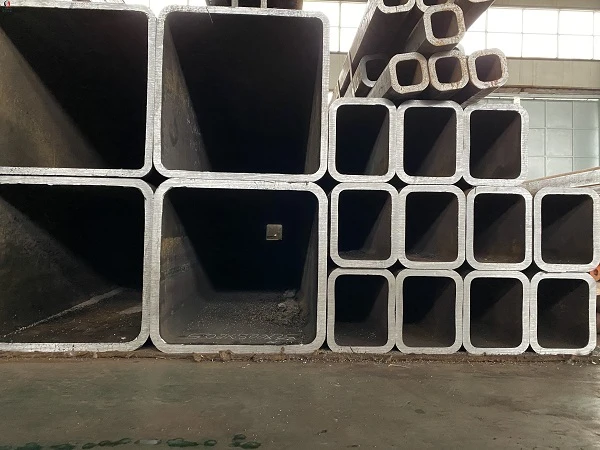

JIS G3466 STKR400 角型中空断面

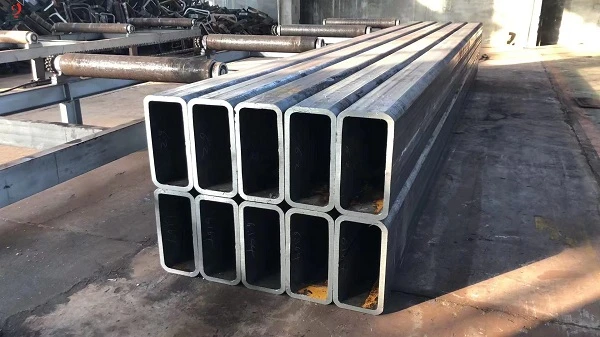

JIS G3466 STKR400 長方形中空断面

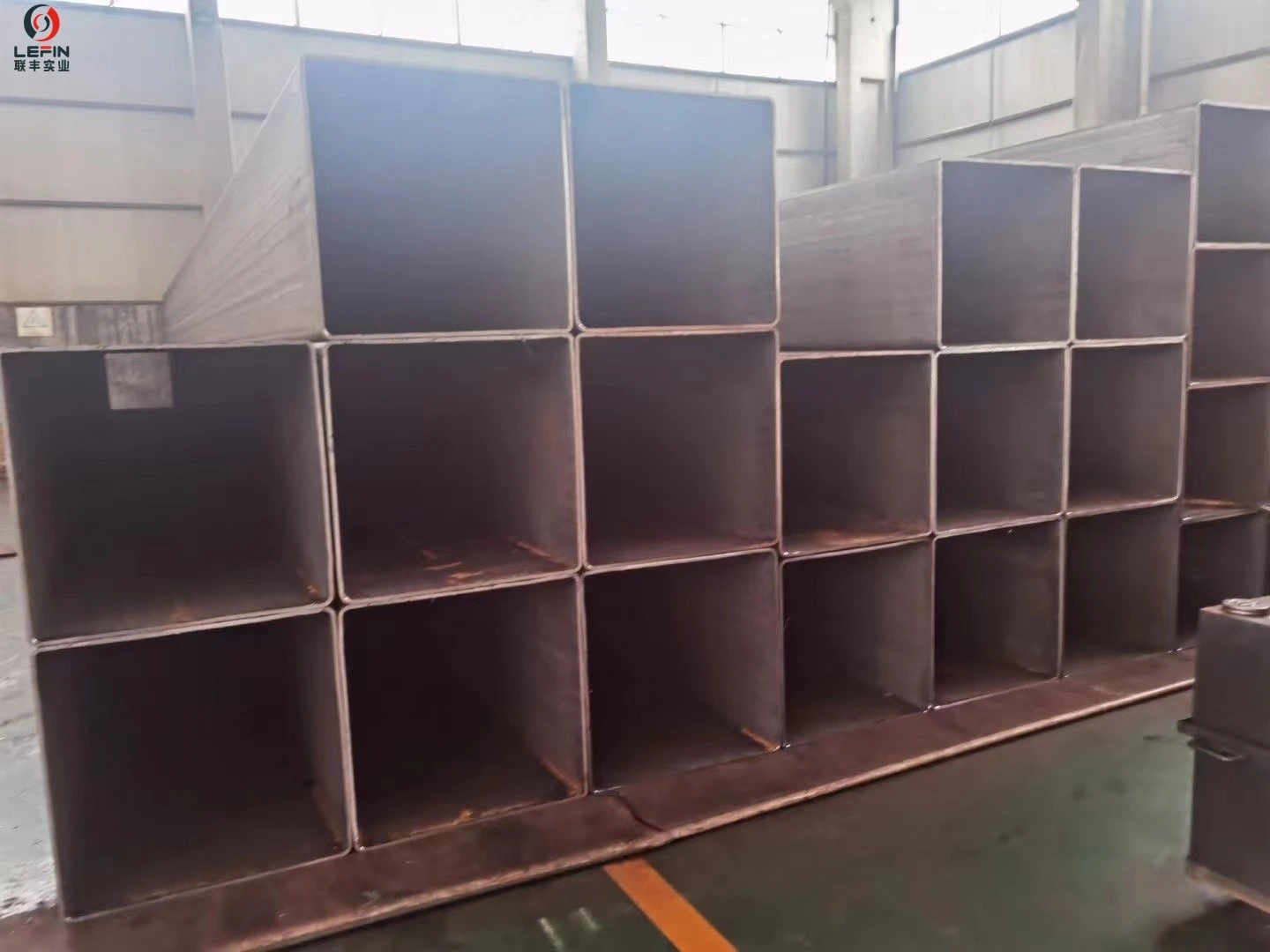

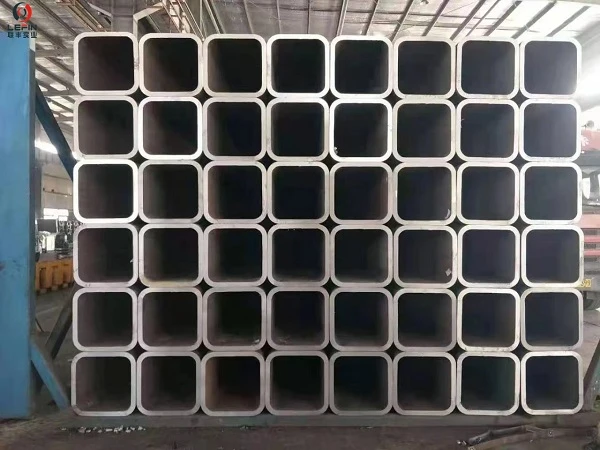

JIS G3466 STKR490 角型中空断面

JIS G3466 STKR490 長方形中空断面

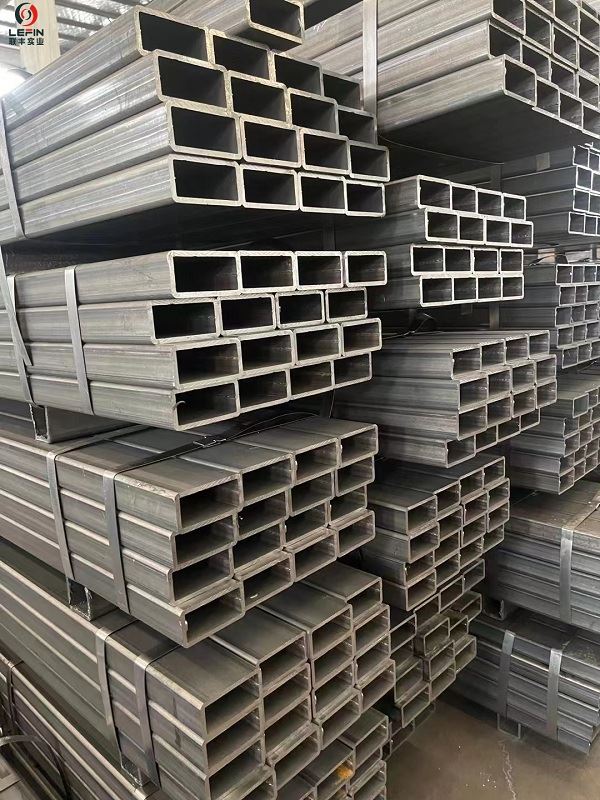

JIS G3466 一般構造用炭素鋼角・角管

JIS G3466 STKR400 化学成分

学年	C	シ	マン	P	S
STKR400	0.25 以下	-	-	0.04 以下	0.04 以下

JIS G3466 STKR400 機械的性質

学年	耐力 MPa	引張強さ MPa	伸び率
STKR400	400以上	245 以上	23 以上

寸法公差はJIS G 3466に準じて定められています。

特徴	公差
側面の外形寸法	(H,B100mm)	1.5mm
H : 最長辺	(100mmH,B)	1.5パーセント
B : 最短辺
肉厚(T)	(T3mm)	0.3mm
	(3mmT)	厚さ 10%
各辺の平坦部の凹凸	(H,B100mm)	0.5mm
	(100mmH,B)	0.5パーセント
側面の直角度	901.5
コーナー寸法(S)	S3T
真直度	0全長の.3パーセント
長さ	0、プラス 50mm (私的公差)
ノート 1)外形寸法は、ハイスの端から50mm以上離れた位置の二面幅で測定しています。
